특정 기준에 맞춰 데이터를 구별할 때 트리맵을 사용하는 경우가 있습니다. 트리맵은 많은 계층 구조나 트리 구조 데이터를 표시하는 것에 적합합니다. 트리맵은 사각형의 박스 내에서 대상 column의 크기와 순서에 따라 사각형으로 분할합니다. 작은 사각형은 큰 사각형 내부에 포함되고 동일 수준에 속하는 각각의 사각형은 column의 범주를 나타냅니다. 즉, 트리맵은 상위 계층 내에 하위 계층이 존재하며 크기와 색상으로 값을 표시할 수 있습니다. 가장 큰 사각형은 왼쪽 상단에 표시되며, 가장 작은 사각형은 오른쪽 하단에 표시됩니다.

트리맵의 표현

트리맵의 경우 시각화 영역에 사각형으로 빼곡히 표시 가능하기 때문에, 많은 계층으로 나눠져 있거나 동일 계층에서 항목이 많은 경우에도 효과적으로 표시할 수 있습니다. 트리맵은 계층구조, 크기, 색으로 3가지의 차원을 가질 수 있습니다. 트리맵에서 3가지 차원의 표현은 다음과 같이 표현됩니다. 계층 구조는 사각형을 배치할 때 상위 계층 내에 하위 계층이 포함하게 되고, 크기 순서대로 오른쪽 상단에서 왼쪽 하단으로 배치가 됩니다. 그리고 색은 각 사각형 마다 색이 배치되어 크기를 비교할 수 있습니다.

트리맵에서 계층의 시각화 표현

위 그림은 트리맵에서 계층이 시각화 차트에 표현된 모습을 나타낸 그림입니다. 계층은 대한민국의 도 단위 행정구역(서울경기, 경상, 전라, 충청...)을 상위 계층으로 하고 하위 계층으로 구체적인 지역(서울, 인천, 부산, 대구, 울산, 광주...)을 사용하였습니다. 상위 계층이 위에 표시되고 하위 계층들이 상위 계층의 내부에 들어가서 표시됩니다.

트리맵에서 크기의 시각화 표현

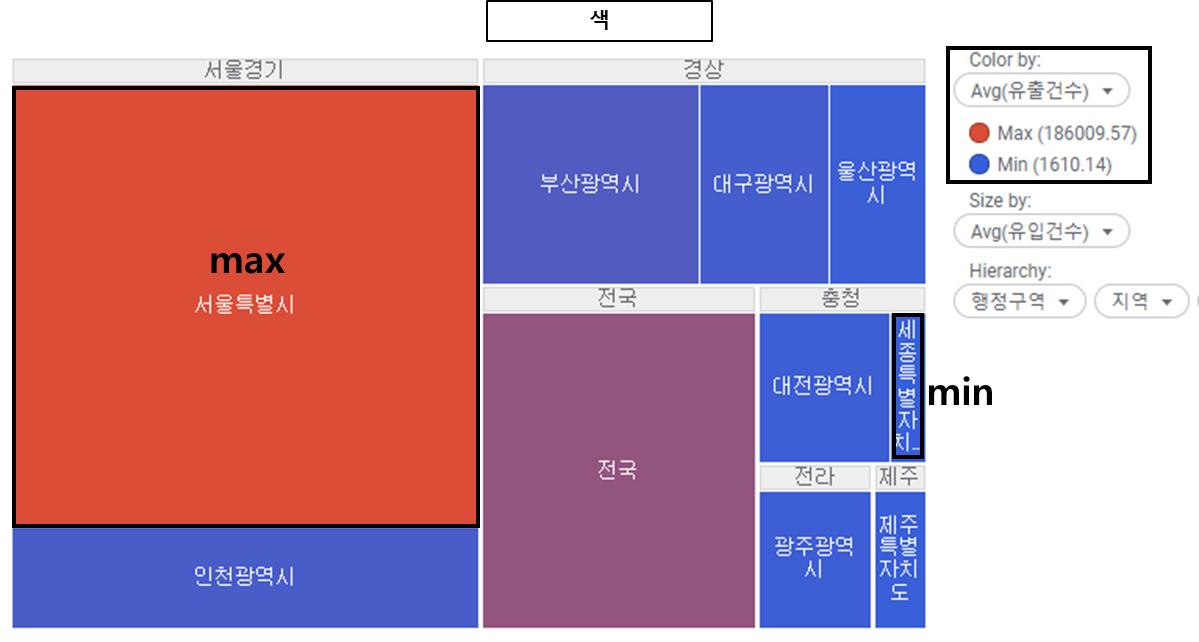

위 그림은 트리맵에서 크기를 시각화 차트에 표현한 모습을 나타낸 그림입니다. 전체적으로는 상위 계층의 크기를 기준으로 좌상단에서 큰 값으로 시작해 우하단에서 작은 값으로 끝나게 배치되어 있습니다. 상위 계층의 내부에 있는 하위 계층에서도 상위 계층 내에서 좌상단에서 큰 값으로 시작해 우하단에서 작은 값으로 끝나게 배치가 됩니다.
